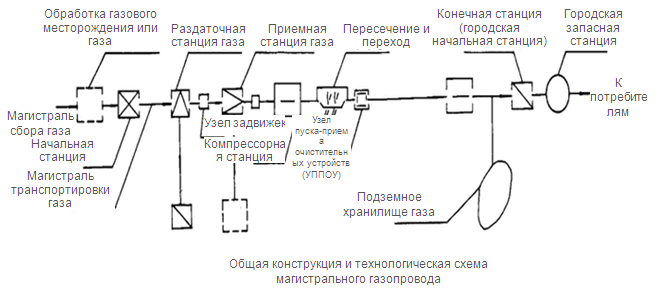

Объект газопровода

1.Установки буровой площадки
Обладает 3 функцией:
1. Регулирование продуктивность газовой скважины;
2. Регулирование давления перекачки газа;
3. Предотвращение образования гидратов из газа.
Оборудования: нагревательная печь, установки для регулирования давления, сепарации и измерения.
2. Газосборная станция
Газосборная станция нормальной температуры: нагревательная печь газа, трехфазная сепарация.
Газосборная станция низкой температуры: сепаратор низкой температуры, флаш-сепаратор, сепаратор высокого давления, теплообменник газа-газа, нагреватель и теплообменник газа-жидкости.
3. Газосборный провод
Добываемый газ из месторождения поступает в комплексную станцию, и внешне перекачивается после обработки.
Комплексная станция: 1. Блок газосборной станции, главная функция является двухфазной сепарацией нефти-газа, основные оборудования: камера приема и запуска скребка, детектор коррозии и сепаратор нефти-газа.
2.  Блок обезвоживанияи очистки от углеводорода, главная функция: осушка и очистка от конденсата газа, основные оборудования: абсорбер, десорбер, теплообменник, АВО.
3.  Блок нагнетательной станции, резервируется для блока обезвоживания и очистки от углеводорода, увеличить давление газа, основные оборудования: воздушный компрессор и АВО.
4.  Блок сероочистки (наличие с содержанием серы в газе, отсутствие без содержания серы), основные оборудования: абсорбер кислых газов, реактор-утилизатор, печь технологического газа, реактор Клаус, реактор cps, ковальная печь, улавливатель жидкой серы и колонка для обработки хвостового газа.
5.  Блок конденсатов, для обработки отделенного конденсатов из газа. Теплообменник, дистиллятор, конденсатор, оросительная емкость, резервуар продукта.
6.  Прочие подсобные блоки, в основном: система циркуляция теплопроводного масла, система охлаждения пропана, котельная для пуска, вентиляторная компрессорная, шаровой резервуар конденсатов, факельная колонна, блок эстакады, станция воздуха и азота, противопожарная система, система распределительного пункта, контрольный корпус главного центра, общежитие в лагере, склад запасов материальных средств.

4.Газотранспортная станция
Раздаточная станция: фильтр-сепаратор, замерный блок, блок для регулирования давления, сбросный стояк, дренажная емкость.
УППОУ: циклонный сепаратор, камер приема и запуска скребка, сбросный стояк, дренажная емкость.
Раздаточная УППОУ: фильтр-сепаратор, циклонный сепаратор, камер приема и запуска скребка, замерный блок, блок для регулирования давления, сбросный стояк, дренажная емкость.
Конечная станция: камер приема и запуска скребка, фильтр-сепаратор, замерный блок, блок для регулирования давления, сбросный стояк, дренажная емкость.
Начальная станция: фильтр-сепаратор, замерный блок, блок для регулирования давления, камер запуска скребка, сбросный стояк, дренажная емкость.
Промежуточная компрессорная станция: камер приема и запуска скребка, фильтр-сепаратор, замерный блок, блок для регулирования давления, сбросный стояк, дренажная емкость.

Обработка газа

Газосборная установка, установка сероочистки и обезуглероживания, установка обезвоживания, установка очистки от углеводорода, установка для обработки кислых газов, установка стабилизации конденсата, установка очистки аммиачного раствора, зона клапанных групп станции внешней перекачки очищенного газа, устройство пуска внешней перекачки конденсата, факельная и сбросная система, парк резервуаров конденсатов.
Основные компоненты кислых газов в газе: CO2, H2S; для газопровода, H2S＜20мг/м3; в качестве сырья сложения метана, H2S＜1мг/м3. Технологический процесс очистки кислых газов от H2S и органических сульфидов называется сероочисткой; очистка от CO2 называется обезуглероживанием.
Цель сероочистки заключается в предотвращении загрязнения воздуха из-за серы диоксида из горения газа; цель обезвоживания – во избежание случая, когда образующий гидрат в процессе транспортировки (при высоком давлении) заглушает трубопровод; очистка от углеводорода и конденсата – отделить соединение с двумя и больше углеродистыми атомами из газа (как сжиженный нефтяной газ, бутан (состав зажигалки)) для прочих полезных целей, кроме этого, предотвращать влияние образующего капель в процессе транспортировки газа при низкой температуре на эффективность перекачки.
1. Установка сероочистки и обезуглероживания
Абсорбер аммиачного раствора, флаш-испаритель богатого раствора, регенератор аммиачного раствора, MDEA теплообменник бедного / богатого раствора, охладитель бедного раствора, ребойлер регенератора, конденсатор-холодильник кислых газов, вторичный охладитель кислых газов, охладитель конденсатной воды, гравитационный сепаратор исходного газа, сепаратор влажного очищенного газа, флаш-испаритель богатого раствора, резервуар конденсатной воды ребойлера, оросительная емкость кислой воды, резервуар растворов, резервуар для приготовления раствора, грязевой флаш-испаритель, фильтр-сепаратор исходного газа, предварительный фильтр аммиачного раствора, фильтр активного угля, тонкий фильтр, фильтр дополнительный аммиачного раствора, циркуляционный насос бедного раствора, насос горячего бедного раствора, насос закачки кислых вод, дополнительный насос аммиачного раствора.
2. Установка обезвоживания
Накопитель влажного очищенного газа, резервуар конденсата накопителя, колонна обезвоживания с молекулярным ситом, пылевой фильтр подготовленного газа, теплообменник регенерационного газа / холодного продувочного газа, нагревательная печь регенерационного газа, охладитель регенерационного газа, сепаратор регенерационного газа, компрессор регенерационного газа.
3. Установка очистки от углеводорода
Предохладитель сухого газа, АВО подготовленного газа, сепаратор влажного очищенного газа, сепаратор сухого газа, сепаратор низкой температуры, резервуар накопителя сухого газа, резервуар очищенного воздуха, накопитель сухого газа, агрегат компрессоров.
4. Установка для обработки кислых газов
Сепаратор кислых газов, напорный резервуар кислой воды, улавливатель жидкой серы, дренажная емкость, главная горелка, главная печь сжигания, горелка печи сжигания хвостового газа, печь сжигания хвостового газа, подогреватель кислых газов, воздушных подогреватель, котел-утилизатор, конденсатор-холодильник серы первой ступени, конденсатор-холодильник серы второй ступени, теплообменник, реактор, канал и дымоход хвостового газа
5. Установка стабилизации конденсата
Стабилизатор конденсата, отпарная колонна кислой воды, охладитель стабилизированного конденсата, теплообменник конденсата, ребойлер на дне стабилизатора, теплообменник промысловой воды, конденсатор на верху отпарной колонны кислой воды, ребойлер на дне отпарной колонны кислой воды, охладитель промысловой воды, компрессор флаш-газа, бак-сборник кисловой воды трехфазного сепаратора, горшок конденсата.
Установка для очистки аммиачного раствора  система очистки аммиачного раствора
6. Станция воздуха и азота
Воздушный масляный винтовой компрессор, буферная емкость, безнагревной регенерационный адсорбционный осушитель, салазки генератора азота с переменяемым давлением и адсорбцией, резервуар, резервуар очищенного воздуха, резервуар азота.
7. Система топливного газа
Распределительный резервуар топливного газа, резервуар очищенного воздуха
8. Факельная и сбросная система
Сбросный факел высокого давления, сбросный факел низкого давления, сбросный сепаратор высокого давления, сбросный сепаратор низкого давления, напорный резервуар серосодержащей сточной воды.
9. Парк резервуаров конденсата
Резервуар конденсата с внутренней поплавковой крышкой
